产品介绍：

SD520

　发布时间： 2010-09-23　浏览次数：

产品介绍：

产品规格：

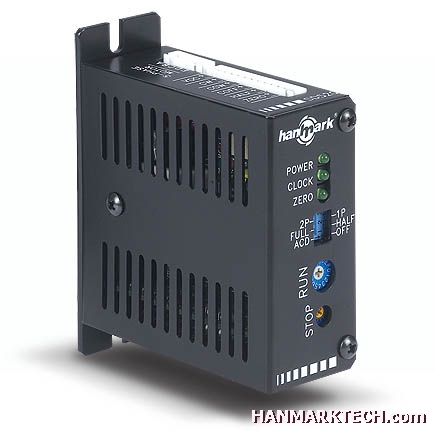

SD520

产品品牌：

HANMARK

参考价格：

￥

详细说明：

特点：

◆使用DC24~42V电源入力，适合中低速平顺度运转需求场合使用
◆可选择共16种驱动电流，最高达每相1.4A
◆可选择全步进(每步0.72°)或半步进(每步0.36°)驱动方式
◆提供单脉波(1P)及双脉波(2P)两种脉波入力方式选择
◆可调整运转电流及停止电流，让马达有最佳之运转表现
◆可由外部讯号控制全步、半步驱动
◆自动电流下降功能，可降低马达温度
◆具有原点输出及外部激磁解除功能，可搭配外部控制使用
◆LED显示运转状态
◆输出入端均使用光耦合器以避免噪声干扰

规格：

品名/型号	SD520
使用电源	DC24V~42V @2A
驱动电流	0.45A ~1.4A (16段微调设定)
驱动方式	定电流桥式驱动
解析度	全步进(0.72°/s , 500s/r)
解析度	半步进(0.36°/s , 1000s/r)
控制模式	单脉波(1P), 双脉波(2P)
自动电流下降	20 ~ 50%无段微调设定)
最大脉波速度	25K Hz
脉波宽度	15us(Min)
方向响应时间	20us(Min)
输入讯号	+4 ~ +10V , ＜20mA
输入讯号阻抗	220Ω
输出讯号	开集极回路, 24V, 10mA(Max)
杂讯隔离	光耦合器
接线方式	可移式插槽
工作温度	0 ~ +40℃
工作湿度	＜85% RH

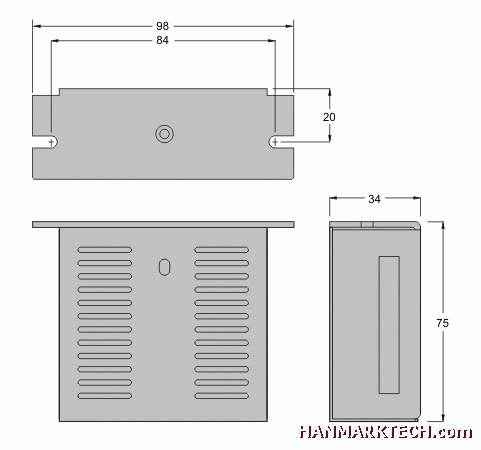

尺寸(mm)	98(L)75(W)34(H)
重量	160g
